利用领域：：

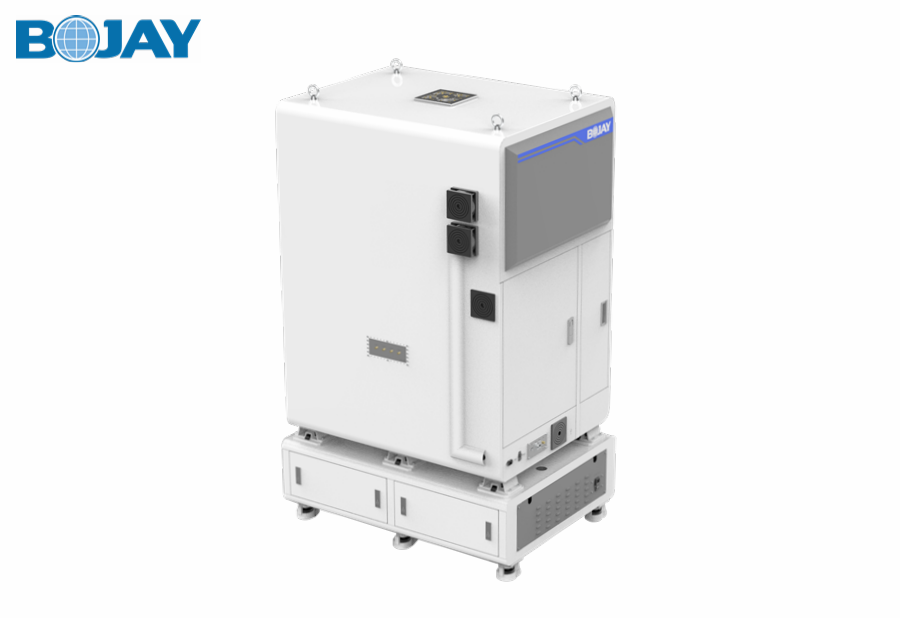

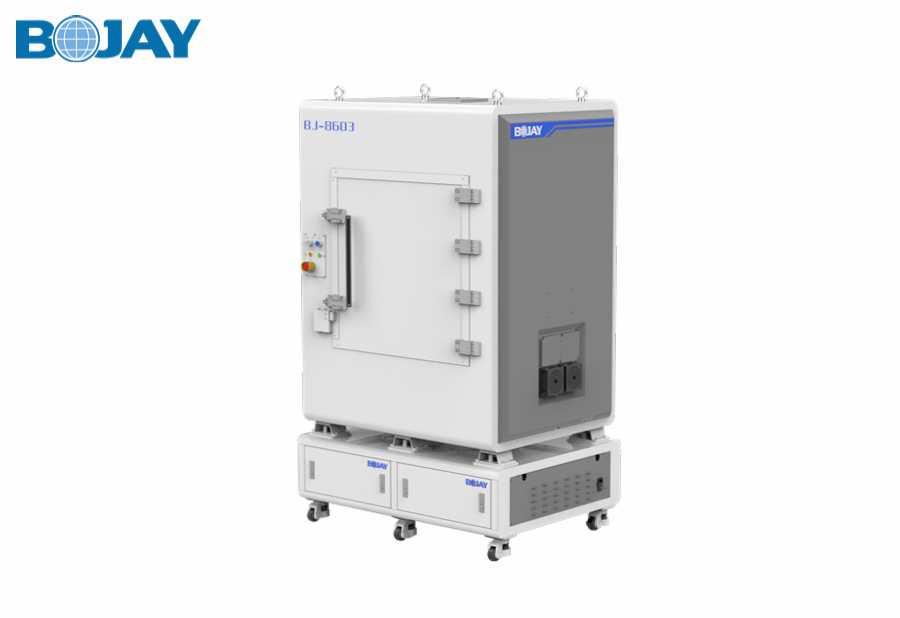

● BJ-8603测试系统蕴含一个紧凑的微波暗室和一个紧凑的收缩场，，设计用于尝试室环境下的毫米波OTA测试，，覆盖频率领域为24至90GHz；
● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区；
● 同时建设高精度的两轴定位器相结合，，可能急剧和正确地丈量为各类尺寸的DUT天线；
● 通过TTL硬件信号触发的急剧丈量职能；
● 该系统可能在间接远场和直接远场丈量步骤之间切换；
● 保温箱（可。。┛墒迪-40至100℃的极限温度测试；
● 结合汽车雷达仿照器，，可覆盖速度、、、距离及角度等关键参数测试。。
机械规格 ：：
| 内部尺寸 | 990(W)*736(L)*1250(H)mm |
| 外形尺寸（不含底座） | 1240(W)*1010 (L)*1650(H)mm |
| 外形尺寸（带底座） | 1125(W)*2200 (L)*2040(H)mm |
| 底座外形尺寸 | 1225(W)*900 (L)*475(H)mm |
| 操作门尺寸 | 824(W)*826(H)mm |
| 净重 | 约 438kg |
| 毛重 | 约 510kg |
| DUT 尺寸 | 最大: 130(L)*130(W)mm |
| 装载能力 | 最大: 1.5kg |
射频规格 :
| 射频隔离度 | 0.7~90GHz >70dB |
| 吸波棉反射率 | < -30 dB from 24 GHz to 50GHz |
反射板及馈源天线规格：：
| 反射板 | 抛物线弧面，，圆滑滚边 |
| 反射板尺寸 | 400 x 400 mm |
| 工作频率领域 | 24 ~ 90GHz |
| 静区参数 | 尺寸：：直径200m m幅度锥削：：≤ 1dB 幅度波纹 ：：≤ ±0.5dB 相位误差：：≤ ±5° 交叉极化隔离度：： ≤-30dB |
| 馈源天线 | 工作频率：： 24~50GHz 衔接器：：2x2.4mm可通过扭转馈源天线扩大到90GHz 资料：：铝合金 交叉极化隔离度 ：：≤-43dB |
测试及自动化专家
