利用领域：：：

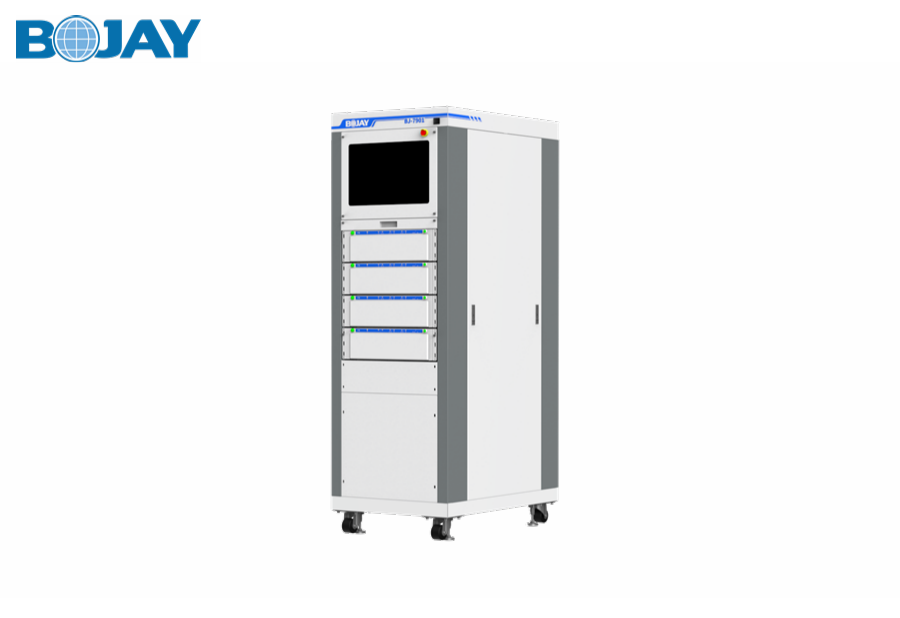

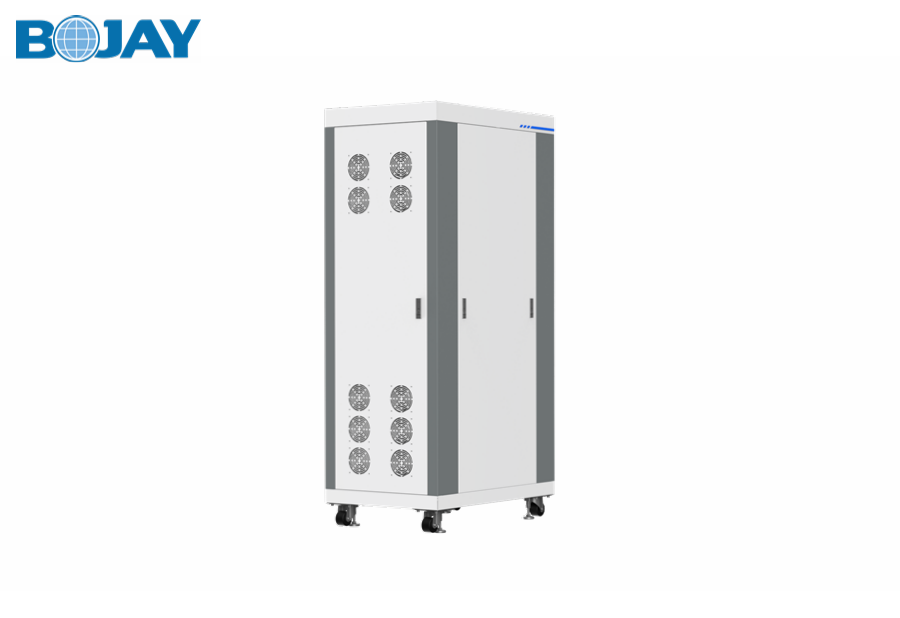

● BJ-7901 PCBA射频测试系统，，合用于PCBA射频传导测试，，在0.7～6GHz工作频率领域内提供了干净的射频环境，，适合自动化出产线。。
产品特点：：：
● 测试平台支持4DUT并行测试，，机柜最多可集成5个平台；；
● 屏蔽箱配置48个RF通道，，每块单板最多12个RF通道，，通道VSWR<1.25；；
● 高集成度？榛杓，，集成电脑，，小型化电源于一体；；
● 数据接口及电源信号都选取EMI滤波器降低射频杂讯滋扰；；
● 在UUT端集成EOS电路，，全方位；；OS/ESD；；
● 手动或远程操作，，合用于自动化出产线；；
● ？榛杓，，90％的组件可反复使用。。母子夹结构，，实现10分钟急剧换线；；
● 屏蔽箱内建设冷却系统，，确保产品在测试过程中温度节制在正常领域内；；
● UUT电源小型化，，VBUS + VBAT 4通道可控，，支持远程赔偿和，，优良的动态响应满足DUT大功率跳变校准的要求。。
机械规格:
| 操作方式 | 手动操作 |
| 外形尺寸（整机结构） | 600（W）*900（D）*1805（H）mm |
| 外形尺寸（测试箱体） | 444（W）*813.5（D）*132（H）mm |
| 内部尺寸（内部空间） | 450（W）*880（D）*1558（H）mm |
| 开门外形尺寸 | 450（W）*1374（D）*1805（H）mm |
| 开关门尺寸 | 400（W）*111（H）mm |
| 开关门方式 | 气动节制 |
| 色彩 | 电脑白 |
| 重量 | 约220kg |
测试软件平台：：：
● 支持所有5G FR1 Sub-6 GHz，，LTE TDD / FDD和其他传统2G / 3G技术；；
● 支持无线技术，，蕴含Wi-Fi （802.11a / ac / ax / b / g / n），，蓝牙，，Zigbee和盛行的导航技术。。
