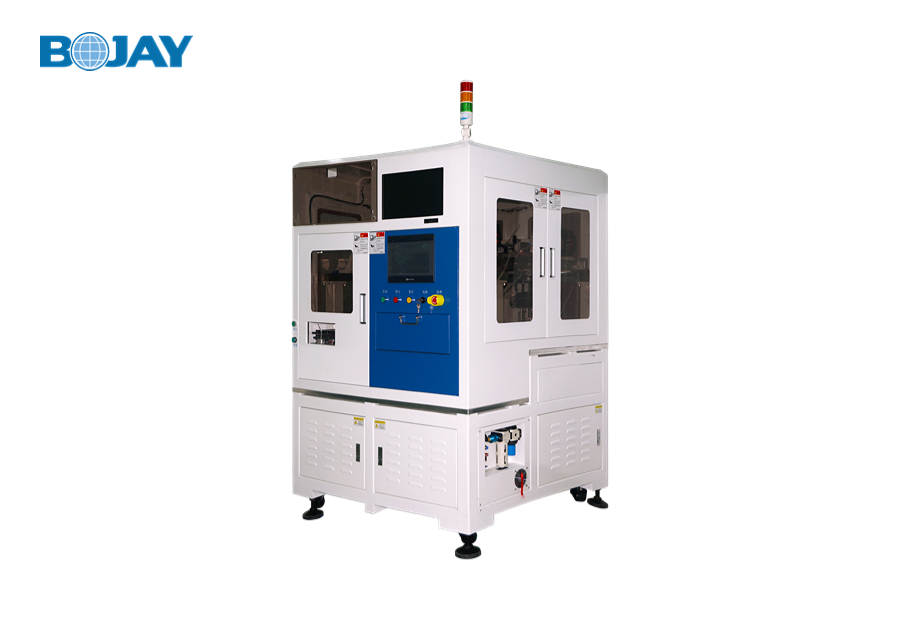

产品特点：
● 柔性印刷电路板通过设备的机械手搬运到夹具；；；
● 搬运机械手由上料与摆盘两套组成，，装载柔性印刷电路板料盘是由操作者手工操作上料，，可一次性上料盘30盘；；；
● 上料搬运机械手从tray盘取料至夹具对柔性印刷电路板进行测试，，摆盘机械手将测试完柔性印刷电路板摆放至tray盘/NG盘；；；
● pass摆放满盘自动实现堆叠，，而后由操作者手工取出pass品堆叠tray盘。
产品参数：
| 外形尺寸 | 1150mm（L）*1100mm（W）* 1840mm（H） |
| XY轴反复定位精度XY | ±0.05mm ( X 轴与Y轴方向) |
| Z轴反复定位精度 | ±0.05mm ( Z轴方向) |
| Tray盘参数 | Tray(L)：240mm-400m mTray(W)：200mm-320mm Tray(H)：15mm±3mm Tray产品穴位深度：5-7mm Tray裙边：≥5mm 备注：Tray产品穴位深度是指Tray顶面到DUT支持面的距离，，该设备可一次性最多投入30盘Tray盘 |
| 测试功夫 | 上料机械手搬运功夫：6.2sec/2pc 夹具测试功夫：6.5sec/2pcs 摆盘机械手搬运功夫：5.5sec/2pcs 备注：夹具测试功夫长短凭据分歧产品的测试内容决定。 |
| 图像处置单元参数 | 相机：130MP像素是非相 视野领域：30mm x 20mm（物距扭转会导致视野变动） 相机数量：1pcs 光源：高亮白色同轴光源 光源的数量：1pcs 算法：halcon |
| 测试夹具参数 | 最大尺寸：400mm(L) ，，386mm(W)，， 430mm(H 夹具载板尺寸：150mm(L) ，，120mm(W) 可测试单pcs最大产品尺寸： 50mm(L) ，，30mm(W) 探针类型：QA探针，，线针 探针的总负荷：最大40kgf 把稳:“探针总负荷”指的是高低测试治具总的探针负荷量。 |
| 节制系统参数 | 操作系统：Windows7 32(中文版) CPU：Core i5 操作装置：操作面板, 键盘, 鼠标 显示器：15.6英寸液晶显示器 触摸屏：触摸传感器的10寸LCD 数据存储：500GB 硬盘 接口：USB，，Com接口 |
